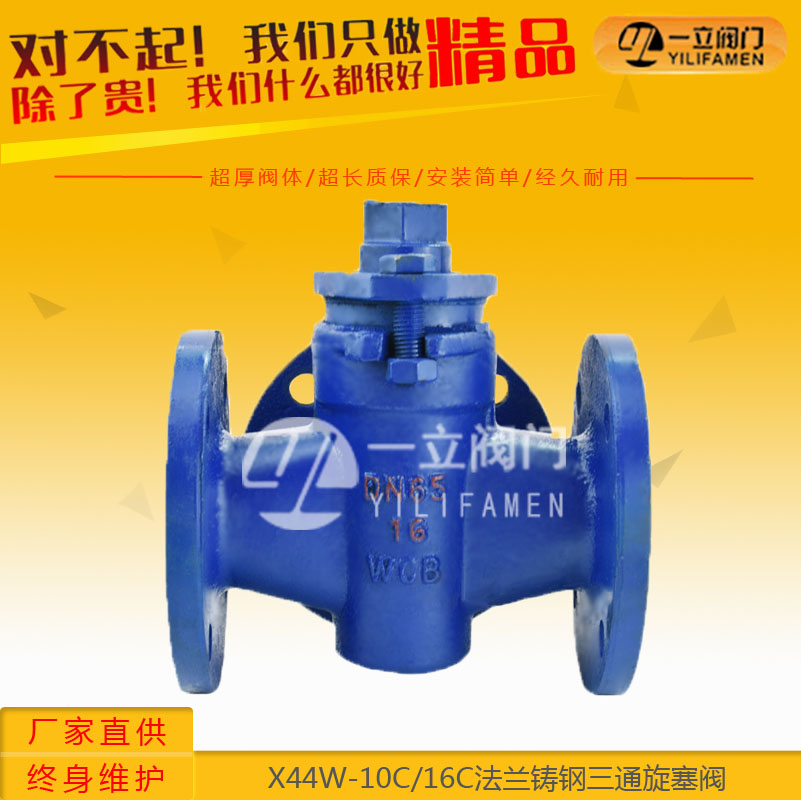

X44W-16C法蘭鑄鋼三通旋塞閥

產品簡介： X44W三通旋塞閥適用于公稱壓力0.6-1.0MPa溫度100℃的水、油品、煤氣等介質的管路上作啟閉用。三通旋塞閥適用于經常操作，啟閉迅速、輕便。結構簡單，相對體積小，重量輕

咨詢熱線：0577-67313796

產品詳情

產品簡介：

X44W三通旋塞閥適用于公稱壓力0.6-1.0MPa,溫度≤100℃的水、油品、煤氣等介質的管路上作啟閉用。三通旋塞閥適用于經常操作，啟閉迅速、輕便。結構簡單，相對體積小，重量輕，便于維修。不受安裝方向的限制，介質的流向可任意。

主要供開啟和關閉管道和設備介質之用，塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。旋塞閥的塞體多為圓錐體（也有圓柱體），與閥體的圓錐孔面配合組成密封副。旋塞閥是使用早的一種閥門，結構簡單、開關迅速、流體阻力小。

性能規范：

型號	公稱壓力PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X44W-1.0	1.0	1.5	1.1	煤氣、油品	≤100

產品分類：

旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。

按通道形式分，可分為直通式、三通式和四通式三種。

連接尺寸：

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760

零部件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X44W-1.0	鑄鐵	鑄鐵	鑄鐵	油浸石棉盤根

工作原理：

X44W三通鑄鐵旋塞閥是柱塞形的旋轉閥，啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，起到切斷和接通介質以及分流介質的作用，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。

旋塞閥優點：

1.適用于經常操作，啟閉快、輕便。
2.流體阻力小。
3.結構簡單，相對體積小，重量輕，便于維修。
4.密封性能好。
5.不受安裝方向的限制，介質的流向可任意。
6.振動小，噪聲小。

咨詢：X44W-16C法蘭鑄鋼三通旋塞閥
