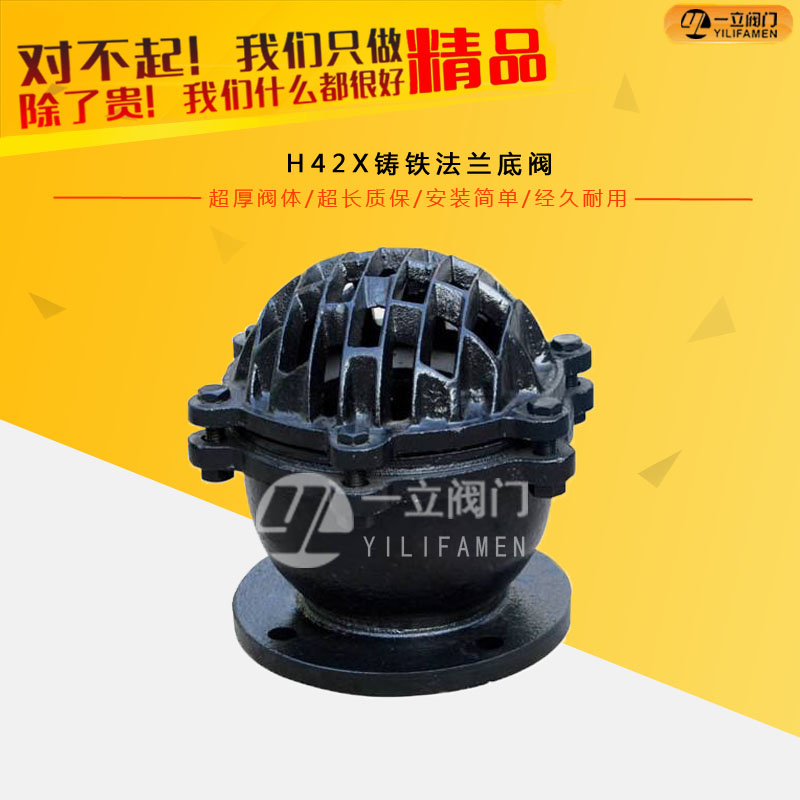

H42X鑄鐵法蘭底閥

介紹底閥是一種節約能源的閥一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源起著只進不出的功能.閥蓋上有很多個進水品和加強筋起到了不易堵塞主要應用在抽水的管路

咨詢熱線：0577-67313796

產品詳情

產品介紹：

底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接. 　　底閥由閥體,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用. 　　1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；　　2、止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；　　3、一般在公稱通經50mm的水平管道上都應選用立式升降止回閥；

不裝底閥，泵一旦停下來，吸水管的水就會全部漏光，就得重新灌水，為了減少這個麻煩，就裝個底閥，避免水漏光而重新灌水。從節能的觀點看，這對節能非常不利，因為底閥的水頭損失系數很大，說簡單點就是它的阻力很大，很耗能量，所以對節能很不利。現在的新型產品要好一點，但阻力仍很大。如果采用負吸式的（水泵高程比吸水水面高程低）就不需要底閥了。

H42X鑄鐵底閥，應用于凈化設備、石油、化工、冶金、電力、輕紡等生產過程中生產過程調節系統中的重要環節之一，是控制管道內介質單向流向的閥門，阻止介質倒流。

底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端。限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水品和加強筋，起到了不易堵塞，主要應用在抽水的管路上。水道和支承的作用。口徑有單瓣，雙瓣，多瓣型。有法蘭連接和螺紋連接。

結構原理：

底閥由閥底，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。

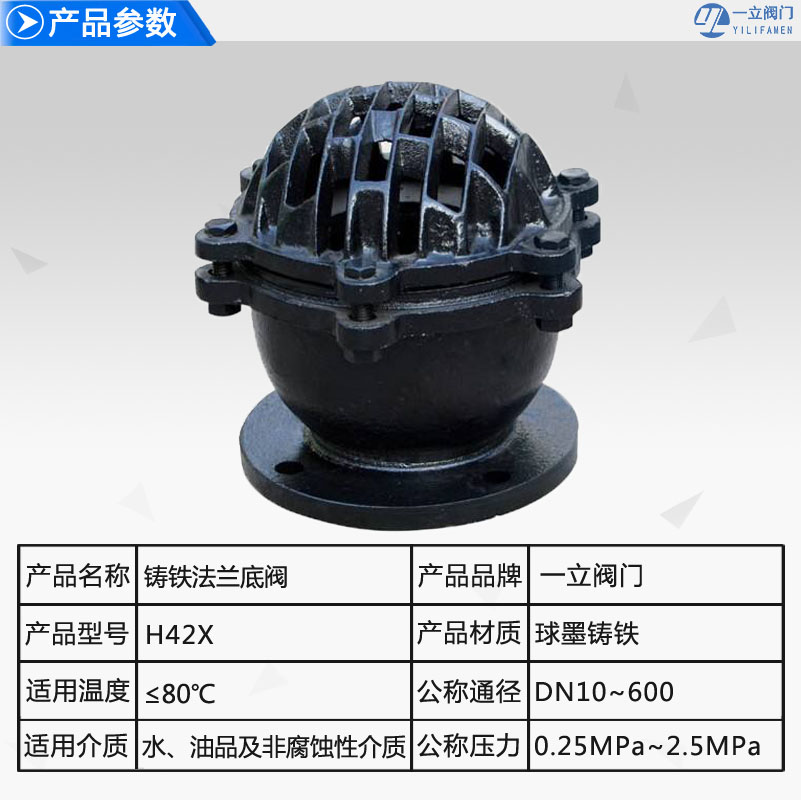

產品參數；

底閥型號：H42X	底閥公稱通徑：50MM-600MM	底閥使用壓力：0.25MPA-2.5MPA
底閥連接方式：法蘭連接	底閥形式：自動	底閥主要功能：防止介質回流
底閥使用介質：水系統	底閥材質：鑄鐵鑄鋼不銹鋼	底閥標準：機械部標準或定做非標

性能規范：

適用介質：水、油、及非腐蝕性介質

適用溫度：≤80 ℃

主要密封材料：灰鑄鐵、丁腈橡膠

執行標準：Q/12 NJ3583-2001

試驗標準：GB/T13927-1992

主要零件：

零件名稱	材料
閥體、閥蓋、閥瓣	灰鑄鐵
密封圈	橡膠
墊片	石棉板

結構圖：

主要外形尺：

in	公稱通徑	10kg=1.0MPa					公稱通徑	16kg=1.6MPa
in	公稱通徑	法蘭外徑	螺栓孔距	螺栓直徑	螺栓孔數	法蘭厚度	公稱通徑	法蘭外徑	螺栓孔距	螺栓直徑	螺栓孔數	法蘭厚度
3/8	DN10	50	60	14	4	14	DN10	90	60	14	4	14
1/2	DN15	59	65	14	4	14	DN15	95	65	14	4	14
3/4	DN20	105	75	14	4	16	DN20	105	75	14	4	16
1	DN25	115	85	14	4	16	DN25	115	85	14	4	16
11/4	DN32	140	100	18	4	18	DN32	140	100	18	4	18
11/2	DN40	150	110	18	4	18	DN40	150	110	18	4	18
2	DN50	165	125	18	4	20	DN50	165	125	18	4	20
21/2	DN65	185	145	18	4	20	DN65	185	145	18	4	20
3	DN80	200	160	18	8	20	DN80	200	160	18	8	20
31/2	DN100	220	180	18	8	22	DN100	220	180	18	8	22
4	DN125	250	210	18	8	22	DN125	250	210	18	8	22
5	DN150	285	240	22	8	24	DN150	285	240	22	8	24
6	DN200	340	295	22	8	24	DN200	340	295	22	8	26
8	DN250	395	350	22	12	26	DN250	405	355	26	12	29
10	DN300	445	400	22	12	28	DN300	460	410	26	12	32
12	DN350	505	460	22	16	30	DN350	520	470	26	16	35
14	DN400	565	515	26	16	32	DN400	580	525	30	16	38
16	DN450	615	565	26	20	35	DN450	640	585	30	20	42
18	DN500	670	620	26	20	38	DN500	715	650	33	20	46
20	DN600	780	725	26	20	42	DN600	840	770	36	20	52

注：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【H42X鑄鐵底閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
