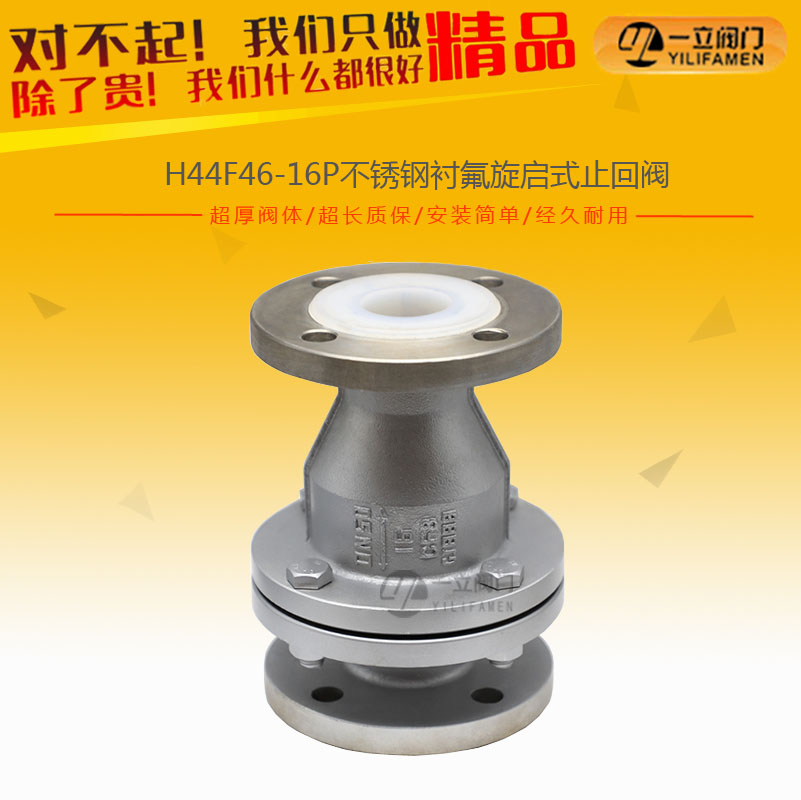

H44F46-16P不銹鋼襯氟旋啟式止回閥

產品介紹：旋啟式襯氟止回閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓

咨詢熱線：0577-67313796

產品詳情

產品介紹：
旋啟式襯氟止回閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。
H44F4、H44F3、H44F46襯氟旋啟式止回閥介質所能到達的地方采用襯里工藝，內襯材料采用F46和F3等氟塑料，能夠承受“除熔融堿金屬和元素氟”以外腐蝕性介質,適用于濃度的硫酸、鹽酸、氫氟酸、王水和有機酸、強酸、強氧化劑及其它腐蝕性介質等管路,但由于襯里材質的性質，襯里止回閥根據襯里材質的不同，可在-20℃～150℃之間正常使用，且不適宜用于高壓。其工作原理：襯氟止回閥屬于一種自動閥門，啟閉件靠介質流動和力量自行開啟或關閉，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放等事故。

產品特點：

1、適用于一般工況及磨損或強腐蝕介質的特種工況。

2、旋啟式襯氟止回閥無需外加任何能源裝置，減少運行成本。

3、防倒灌倒流效果好，利用橡膠本身的彈性及反向背壓的作用。

4、工作時通過內外壓力差來自然地實現開啟與閉合，是強腐蝕性介質及電站脫硫。

5、密封可靠，特別是新型彎曲形閥嘴，進一步增加密封性，減少滲漏量或無滲漏。

6、獨特的設計特點允許固體顆粒物須暢地通過閥門，甚至可以利用身的柔性將固體顆粒包裹住以保證密封。

產品用途及原理：

H44F46旋啟式襯氟止回閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點；適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。

H44F46旋啟式襯氟止回閥的閥軸與閥瓣設計為一體，全部襯氟塑料的軸，鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠。另外，除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。

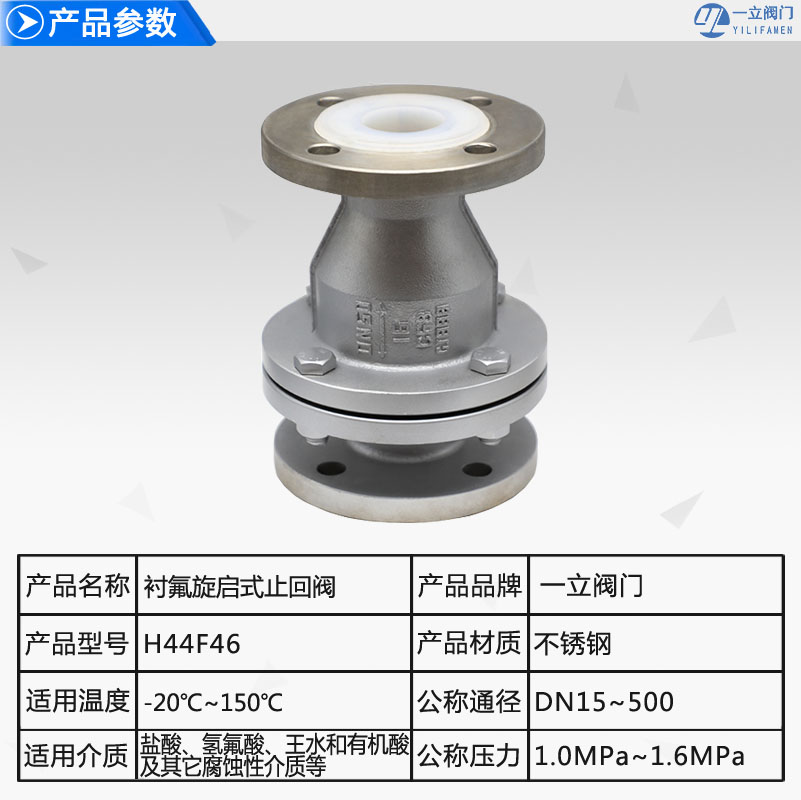

基本參數：

產品名稱	H44F4,H44F3,H44F46襯氟旋啟式止回閥
產品型號	H44F4、H44F3、H44F46
公稱通徑	DN15-500mm
壓力范圍	1.6MPa
閥體材質	鑄鋼，不銹鋼

結構圖：

主要零部件材料表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C		R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	緊固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE(F4)		CF8		CF8

主要外形和連接尺寸:

公稱通經		L	D	D1	D2	f		Z-φd	D	D1	D2	f		Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30
450	18	978	615	565	532	4	32	20-φ25
500	20	978	670	620	585	4	34	20-φ25
